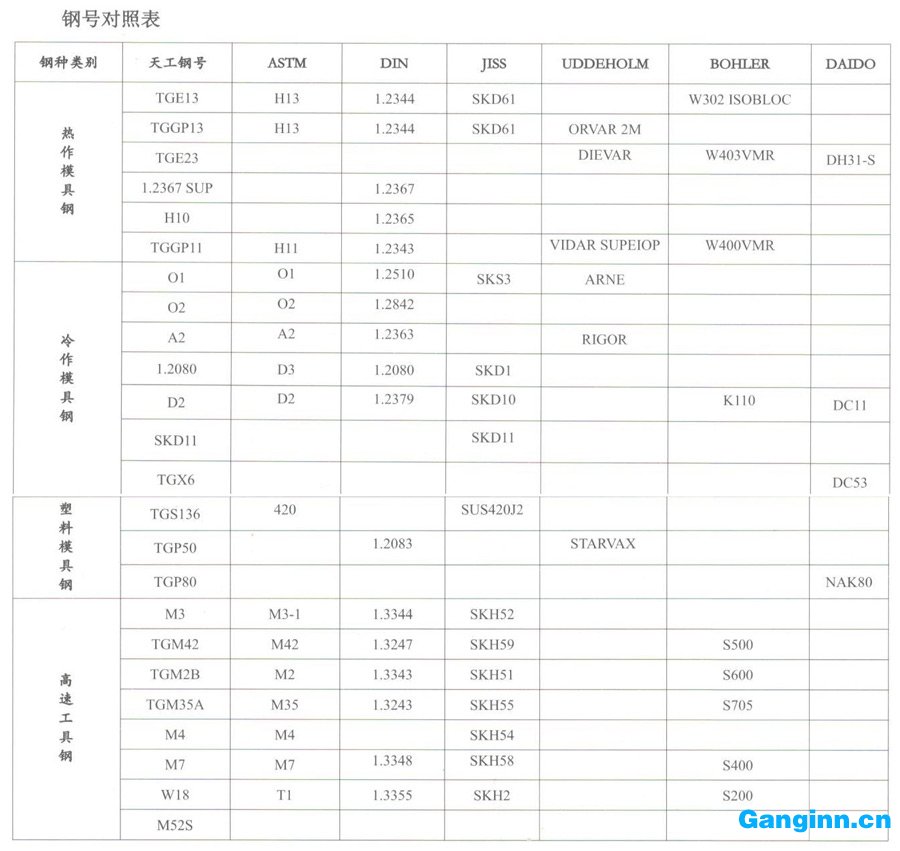

| 鋼號(hào)（TGP80） | ||||||||||
| 冶煉方法：電弧爐+LF+VD+ESR | ||||||||||
|
主要特性： 高鏡面性；硬度均勻；放電加工性能優(yōu)越；蝕紋加工性能優(yōu)越；模具加工后直接使用，無須熱處理。 |
||||||||||
|
主要應(yīng)用： ? 鏡面塑料模具： ? 透明塑料模具：光學(xué)儀器零部件、光碟、醫(yī)療器械等； ? 重視放電加工表面質(zhì)量的模具。 |
||||||||||
| 化學(xué)成分%： | ||||||||||
| C | Si | Mn | Cu | Mo | Ni | Al | P | S | ||
| 0.15 | ≤0.45 | 1.55 | 1.0 | 0.35 | 3.1 | 0.95 | ≤0.025 | ≤0.003 | ||
| 物理性質(zhì)： | ||||||||||
|
溫室密度 （Kg/m³） |
溫室比熱 （J/Kg·K） |
200℃熱導(dǎo)率 （W/m•K） |
彈性模量 （N/mm²） |
線膨脹系數(shù)（×10-6K） | ||||||
| 7.80 | 460 | 22 | 218000 | 20～200℃ | 20～400℃ | |||||
| 12.3 | 13.2 | |||||||||
|
超聲波探傷： 探傷標(biāo)準(zhǔn)按GB/T 6402-2008 4級(jí)探傷標(biāo)準(zhǔn)，或按照客戶要求； |
||||||||||
| 純凈度： | ||||||||||
| A類 | B類 | C類 | D類 | |||||||
| 細(xì)系 | 粗系 | 細(xì)系 | 粗系 | 細(xì)系 | 粗系 | 細(xì)系 | 粗系 | |||
| 0.5 | 0.5 | 1.0 | 1.0 | 1.0 | 1.0 | 1.5 | 1.0 | |||

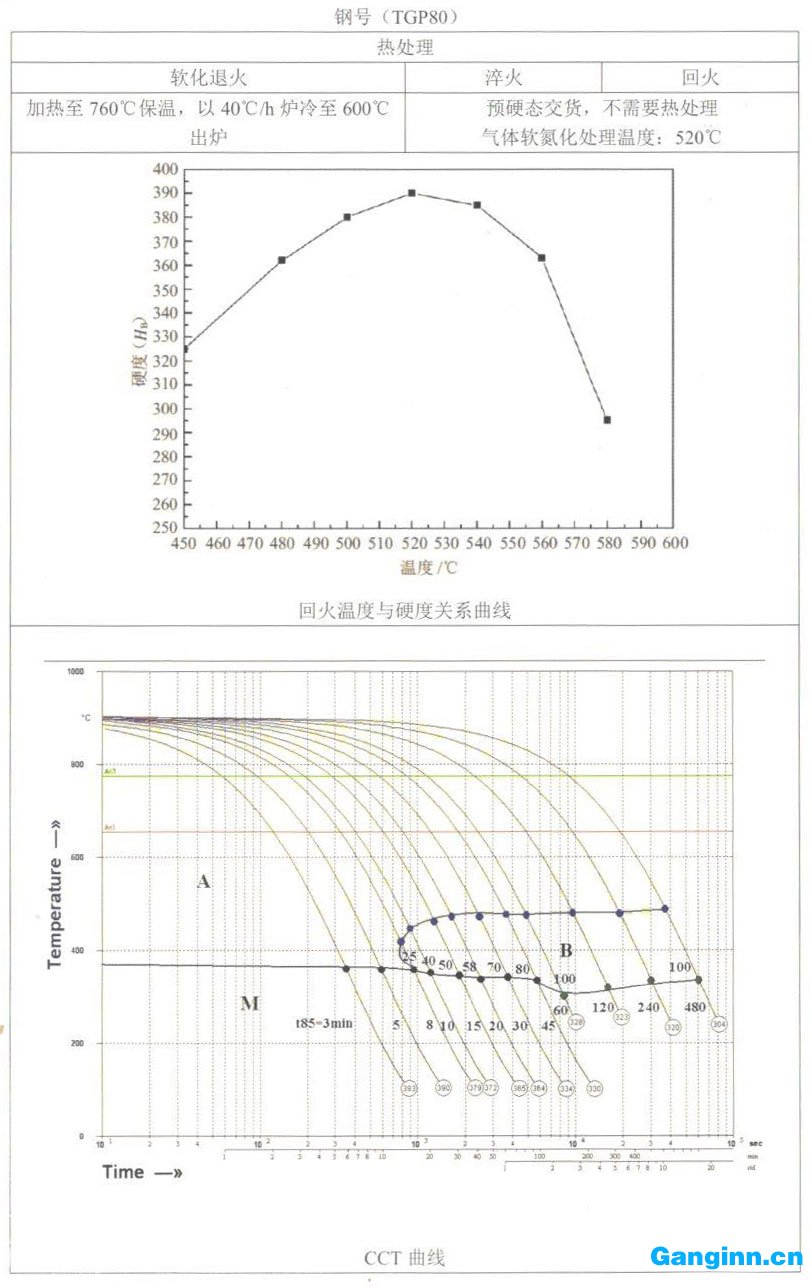

| 交貨狀態(tài)：（1）預(yù)硬態(tài)交貨，交貨硬度：38～42HRC。 | ||||||||||
| 供貨規(guī)格： | ||||||||||
| 扁鋼 | 模塊 | |||||||||
| 16～120mm×200～810mm | 120～400mm×300～800mm | |||||||||
